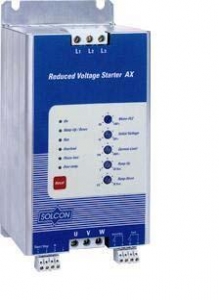

RVS-AX


Аналоговое устройство плавного

пуска 8-170A, ограничение тока,
защита мотора и встроенное
шунтирующее реле

Краткие характеристики
 • Плавный разгон и торможение
• Ограничение тока
• Встроенная защита мотора
• Встроенное шунтирующее реле (31-170A)
• Внешнее управление
• Компактное исполнение
• Прочный алюминиевый корпус

Диапазон напряжений
• 230, 400, 440, 480 или 600В
• Частота включений/час: 10 (равномерно)
• Максимальная температура: 40°C

Уставки
 • Ток мотора: 50-100% тока УПП*
• Начальное напряжение: 10-50% Uном
• Ограничение тока: 100-400% тока мотора
• Время разгона: 2-30 сек.
• Время торможения: 0.2-30 сек.
*УПП – Устройство Плавного Пуска

Защита мотора и УПП
• Перегрузка
• Потеря фазы
• Перегрев УПП

Индикация
• On – напряжение включено
• Ramp Up / Down – Разгон/Торможение
• Run – мотор работает
• Overload – Перегрузка
• Phase Loss – Потеря фазы
• Over Temperature – Перегрев

Дополнительные реле 8A, 220В
• Конец разгона – НО реле
• Ошибка – НО реле

Применения
• Насосы
• Компрессоры
• Вентиляторы и нагнетатели
• Конвейеры и монорельсовые системы
• Запуск от слабых источников (дизель-
генераторов, длинных сетей питания и т.п.).


Обзорный каталог устройств серии RVS-AX


Список типов в серии:RVS-AX 8, RVS-AX 17, RVS-AX 31, RVS-AX 44, RVS-AX 58, RVS-AX 72, RVS-AX 105, RVS-AX 145, RVS-AX 170.
